HYBRID / BATTERY CONTROL  ACCELERATOR PEDAL SENSOR  INSTALLATION


CAUTION / NOTICE / HINT

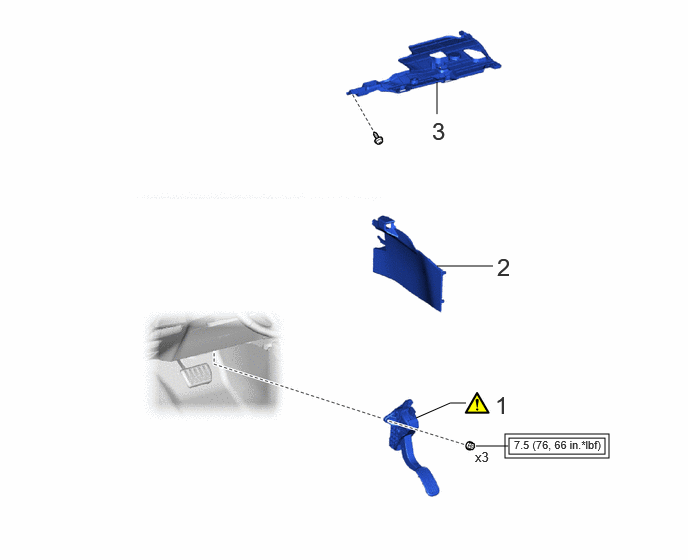

COMPONENTS (INSTALLATION)
A537181N03
5.302,4.563 6.302,4.729 1,0.167 5.26,4.521 6.344,4.771 1.083,0.25 4.552,1.188 4.552,0.854 false 5.135,2.771 4.552,2.771 false 5.292,4.646 4.958,4.646 false 4.854,4.198 4.688,4.198 4.688,4.198 4.333,4.354 false 4.5,1.219 4.781,1.573 0.281,0.354 18 false 3 5.156,4.073 5.438,4.427 0.281,0.354 18 false 1 5.177,2.635 5.458,2.99 0.281,0.354 18 false 2 5.354,4.563 6.375,4.74 1.021,0.177 8 false 7.5 (76, 66 in.*lbf) 4.948,4.677 5.26,4.875 0.313,0.198 10 false x3

Procedure Part Name Code
Z101186

Z101188

Z101187

1 ACCELERATOR PEDAL SENSOR ASSEMBLY 78110K (Click here) - -
2 FRONT NO. 1 CONSOLE BOX INSERT 58816D - - -
3 NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY 55606 - - -

V111893

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) - -

PROCEDURE

Hide 78110K 1.INSTALL ACCELERATOR PEDAL SENSOR ASSEMBLY

Z101186

NOTICE:
·

Avoid physical shock to the accelerator pedal sensor assembly.

·

Do not disassemble the accelerator pedal sensor assembly.

·

The accelerator pedal sensor assembly does not require lubrication.

·

Do not apply oil or other lubricants to the accelerator pedal sensor assembly. If applied, the accelerator pedal sensor assembly must be replaced.




Torque:
7.5 N*m (76 kgf*cm, 66 in.*lbf)
