RM38T0EC _56 Audio / Visual / Telematics _115231 TELEMATICS _0510828 MAYDAY BATTERY A

TELEMATICS  MAYDAY BATTERY  INSTALLATION


CAUTION / NOTICE / HINT

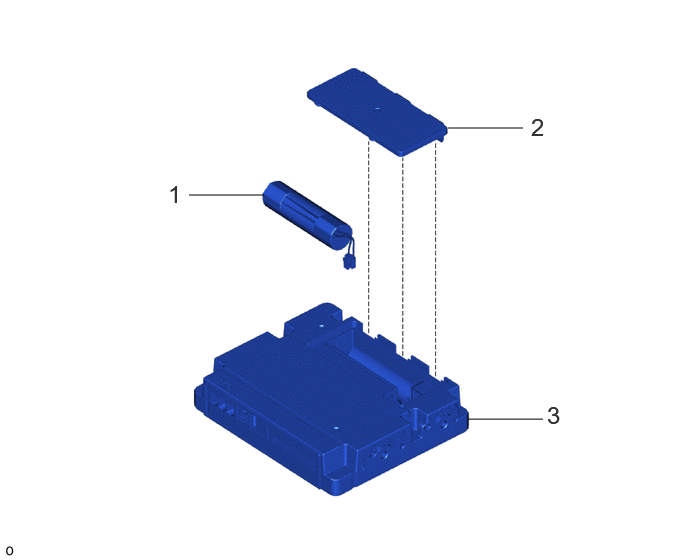

COMPONENTS (INSTALLATION)
E423536E02
4.875,4.365 5.656,4.365 false 1.969,2.031 2.75,2.031 false 4.667,1.333 5.448,1.333 false 5.698,4.177 5.979,4.531 0.281,0.354 18 false 3 1.75,1.875 2.073,2.26 0.323,0.385 18 false 1 5.531,1.177 5.844,1.51 0.313,0.333 18 false 2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 MOBILEPHONE BATTERY - - - -
2 TRANSCEIVER COVER - - - -
3 TELEMATICS TRANSCEIVER 86741A - - -

PROCEDURE

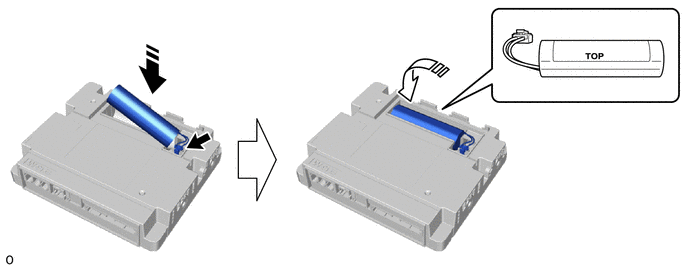

Hide 1.INSTALL MOBILEPHONE BATTERY

a.

Connect the connector to install a new mobilephone battery as shown in the illustration.

NOTICE:

Check that the connector is securely connected.


E423539C01
0,0 0,0 false
V113147

Install in this Direction (1)
V113148

Install in this Direction (2)



Hide 2.INSTALL TRANSCEIVER COVER
