THEFT DETERRENT / KEYLESS ENTRY  ELECTRICAL KEY OSCILLATOR(for Outside Luggage Compartment)  INSTALLATION


CAUTION / NOTICE / HINT

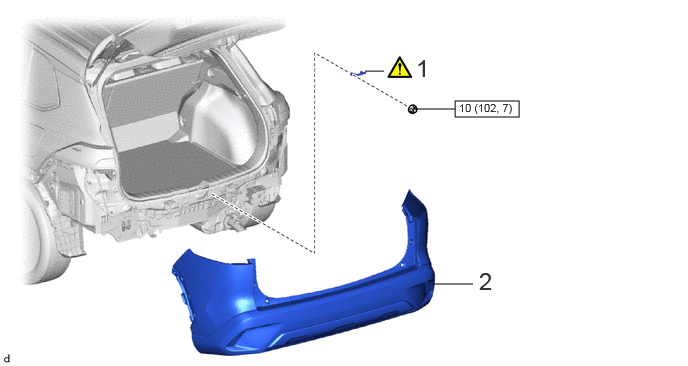

COMPONENTS (INSTALLATION)
B585470N02
4.74,1.052 5.406,1.219 0.667,0.167 3.802,0.74 4,0.74 false 4.521,2.958 4.927,2.958 false 4.333,1.135 4.74,1.135 false 4.333,0.563 4.615,0.917 0.281,0.354 18 false 1 4.99,2.781 5.271,3.135 0.281,0.354 18 false 2 4.781,1.052 5.406,1.25 0.625,0.198 8 false 10 (102, 7)

Procedure Part Name Code
Z101186

Z101188

Z101187

1 ELECTRICAL KEY ANTENNA 89997 (Click here) - -
2 REAR BUMPER ASSEMBLY - - - -

V100146

N*m (kgf*cm, ft.*lbf): Specified torque - -

PROCEDURE

Hide 89997 1.INSTALL ELECTRICAL KEY ANTENNA

Z101186

NOTICE:

Be careful when installing the No. 1 indoor electrical key antenna assembly. If the No. 1 indoor electrical key antenna assembly is dropped, replace it with a new one.



Torque:
10 N*m (102 kgf*cm, 7 ft.*lbf)
