RM38T0EC _V1 General _104397 MAINTENANCE _0510796 TRANSMITTER BATTERY(w/o Smart Entry and Start System) A

MAINTENANCE  TRANSMITTER BATTERY(w/o Smart Entry and Start System)  INSTALLATION


CAUTION / NOTICE / HINT

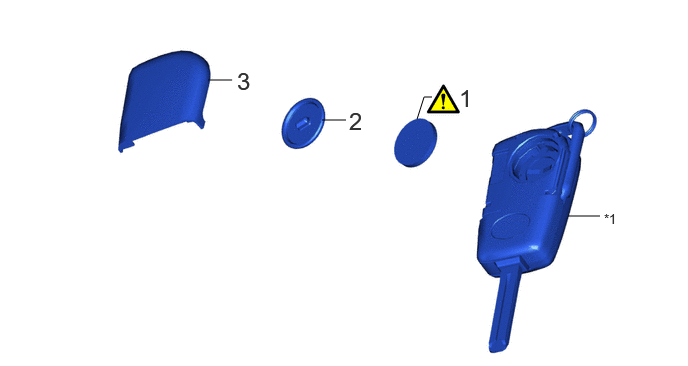

COMPONENTS (INSTALLATION)
B571707N10
2.167,0.833 2.417,0.833 false 3.354,1.25 3.604,1.25 false 4.344,1.24 4.417,1.01 4.417,1.01 4.5,1.01 false 5.917,2.25 6.25,2.25 false 2.469,0.698 2.75,1.052 0.281,0.354 18 false 3 3.635,1.115 3.917,1.469 0.281,0.354 18 false 2 4.781,0.875 4.979,1.188 0.198,0.313 18 false 1 6.292,2.198 6.604,2.396 0.313,0.198 10 false *1

Procedure Part Name Code
Z101186

Z101188

Z101187

1 TRANSMITTER BATTERY 89745A (Click here) - -
2 TRANSMITTER BATTERY HOUSING COVER 8975B - - -
3 TRANSMITTER HOUSING COVER 89751A - - -

*1 DOOR CONTROL TRANSMITTER MODULE SET SUB-ASSEMBLY - -

PROCEDURE

Hide 89745A 1.INSTALL TRANSMITTER BATTERY

Z101186

NOTICE:
·

Do not bend the transmitter battery electrode during installation.

·

Keep the inside of the transmitter housing cover free of dust and oil.

·

When replacing the transmitter battery, before starting work, remove static electricity that has built up in the body by touching, for example, the vehicle to prevent the electrical key transmitter sub-assembly from being damaged.




Hide 8975B 2.INSTALL TRANSMITTER BATTERY HOUSING COVER

Hide 89751A 3.INSTALL TRANSMITTER HOUSING COVER
