WIPER / WASHER  WIPER SWITCH  INSTALLATION


CAUTION / NOTICE / HINT

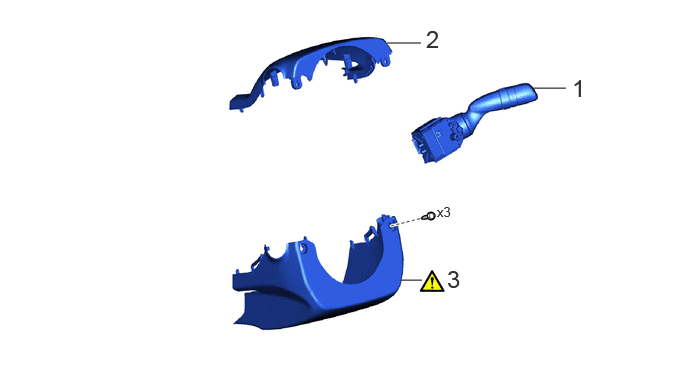

COMPONENTS (INSTALLATION)
B582083N01
4.031,0.448 4.385,0.448 false 5.542,0.917 5.896,0.917 false 4.177,2.917 4.396,2.917 false 4.552,2.125 4.865,2.323 0.313,0.198 10 false x3 4.438,0.26 4.76,0.625 0.323,0.365 18 false 2 5.958,0.771 6.281,1.135 0.323,0.365 18 false 1 4.656,2.76 4.979,3.125 0.323,0.365 18 false 3

Procedure Part Name Code
Z101186

Z101188

Z101187

1 WINDSHIELD WIPER SWITCH ASSEMBLY 84650 - - -
2 UPPER STEERING COLUMN COVER 45286B - - -
3 LOWER STEERING COLUMN COVER 45287 (Click here) - -

PROCEDURE

Hide 84650 1.INSTALL WINDSHIELD WIPER SWITCH ASSEMBLY

Hide 45286B 2.INSTALL UPPER STEERING COLUMN COVER

Hide 45287 3.INSTALL LOWER STEERING COLUMN COVER

Z101186

NOTICE:

If the lower steering column cover sub-assembly is installed in the incorrect order, the parts may break.



a.
B625911N01
0.406,4.063 1.24,4.417 0.833,0.354 18 false iii 1.979,2.135 2.813,2.49 0.833,0.354 18 false ii 0.49,0.208 1.323,0.563 0.833,0.354 18 false i 3.938,4.063 4.771,4.417 0.833,0.354 18 false iv

i.

Engage the claws to install the lower steering column cover.


ii.

Install the screw.


iii.

Turn the steering wheel assembly to the left to install the screw.


iv.

Turn the steering wheel assembly to the right to install the screw.
