RM38T0EC _59 Vehicle Exterior _112294 LIGHTING (EXT) _0501097 HEADLIGHT ASSEMBLY(for Halogen Headlight) A

LIGHTING (EXT)  HEADLIGHT ASSEMBLY(for Halogen Headlight)  DISASSEMBLY


CAUTION / NOTICE / HINT

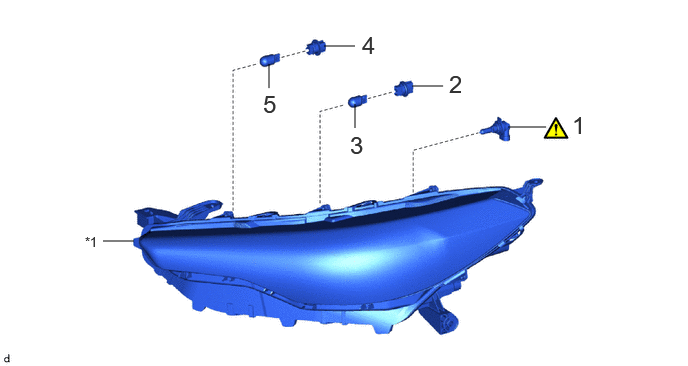

COMPONENTS (DISASSEMBLY)
E475930N01
1.073,2.51 1.396,2.51 false 5.292,1.323 5.688,1.323 false 4.292,0.896 4.615,0.896 false 3.375,0.479 3.698,0.479 false 3.698,1.083 3.698,1.333 false 2.802,0.667 2.802,0.917 false 0.885,2.438 1.198,2.635 0.313,0.198 10 false *1 2.74,0.938 3.073,1.24 0.333,0.302 18 false 5 3.771,0.323 4.104,0.625 0.333,0.302 18 false 4 3.646,1.365 3.979,1.667 0.333,0.302 18 false 3 4.677,0.729 5.01,1.031 0.333,0.302 18 false 2 5.958,1.156 6.292,1.458 0.333,0.302 18 false 1

Procedure Part Name Code
Z101186

Z101188

Z101187

1 NO. 1 HEADLIGHT BULB 81110B (Click here) - -
2 DAYTIME RUNNING LIGHT SOCKET - - - -
3 DAYTIME RUNNING LIGHT BULB 81510J - - -
4 FRONT TURN SIGNAL LIGHT SOCKET 81515B - - -
5 FRONT TURN SIGNAL LIGHT BULB 81510D - - -

*1 HEADLIGHT UNIT ASSEMBLY - -

CAUTION / NOTICE / HINT

HINT:
·

Use the same procedure for the RH side and LH side.

·

The following procedure is for the LH side.



PROCEDURE

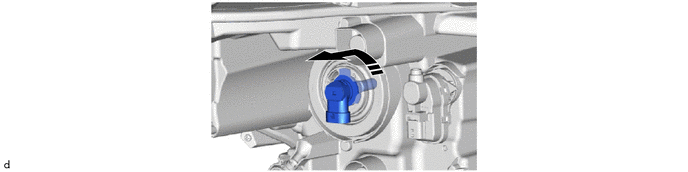

Hide 81110B 1.REMOVE NO. 1 HEADLIGHT BULB

Z101186

NOTICE:

Do not touch the No. 1 headlight bulb glass with your fingers.



a.
E475931C01
0,0 0,0 false
V113147

Remove in this Direction - -

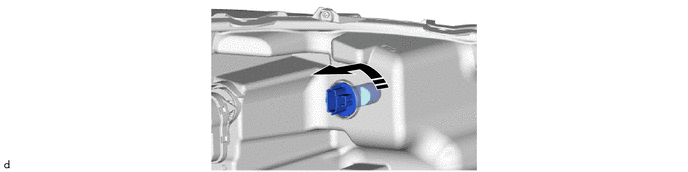

Hide 2.REMOVE DAYTIME RUNNING LIGHT SOCKET

a.
E475932C01
0,0 0,0 false
V113147

Remove in this Direction - -



Hide 81510J 3.REMOVE DAYTIME RUNNING LIGHT BULB

a.
E475933

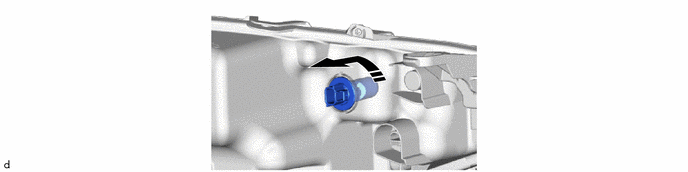

Hide 81515B 4.REMOVE FRONT TURN SIGNAL LIGHT SOCKET

a.
E475934C01
0,0 0,0 false
V113147

Remove in this Direction - -



Hide 81510D 5.REMOVE FRONT TURN SIGNAL LIGHT BULB

a.
E475935
