RM38T0EC _58 Vehicle Interior _112288 LIGHTING (INT) _0501076 INTERIOR ILLUMINATION LIGHT(for Instrument Panel) A

LIGHTING (INT)  INTERIOR ILLUMINATION LIGHT(for Instrument Panel)  INSTALLATION


CAUTION / NOTICE / HINT

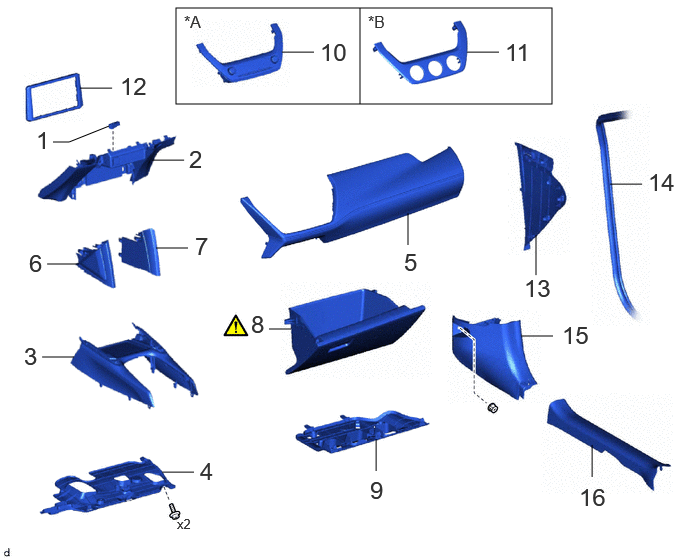

COMPONENTS (INSTALLATION)
E475975N01
1.833,0.083 5.75,1.083 3.917,1 6.354,1.917 6.688,1.917 false 6.167,4.969 6.167,4.635 false 3.75,1.083 3.75,0.083 false 4.865,0.542 5.198,0.542 false 0.833,0.917 1.167,0.917 false 0.49,2.75 0.823,2.75 false 0.552,1.479 0.719,1.479 0.719,1.479 1.135,1.313 false 1.625,2.583 1.958,2.583 false 0.438,3.719 0.771,3.719 false 1.688,4.917 2.021,4.917 false 2.802,3.427 3.031,3.427 false 5.583,2.865 5.583,2.448 false 5.427,3.5 5.76,3.5 false 3.917,4.906 3.917,4.573 false 4.25,2.552 4.25,2.219 false 1.583,1.667 1.917,1.667 false 2.938,0.542 3.271,0.542 false 1.844,5.375 2.156,5.573 0.313,0.198 10 false x2 6.031,5.031 6.375,5.385 0.344,0.354 18 false 16 5.854,3.344 6.229,3.698 0.375,0.354 18 false 15 5.458,2.854 5.927,3.177 0.469,0.323 18 false 13 6.75,1.75 7.115,2.104 0.365,0.354 18 false 14 1.25,0.75 1.635,1.104 0.385,0.354 18 false 12 3.333,0.396 3.771,0.75 0.438,0.354 18 false 10 5.26,0.396 5.667,0.74 0.406,0.344 18 false 11 3.854,4.958 4.135,5.313 0.281,0.354 18 false 9 2.615,3.229 2.896,3.583 0.281,0.354 18 false 8 0.302,2.594 0.854,2.948 0.552,0.354 18 false 6 2.031,2.417 2.583,2.771 0.552,0.354 18 false 7 4.208,2.583 4.76,2.938 0.552,0.354 18 false 5 2.083,4.76 2.635,5.115 0.552,0.354 18 false 4 0.25,3.563 0.802,3.917 0.552,0.354 18 false 3 1.969,1.51 2.521,1.865 0.552,0.354 18 false 2 0.375,1.313 0.927,1.667 0.552,0.354 18 false 1 1.917,0.125 2.292,0.365 0.375,0.24 12 false *A 3.833,0.125 4.208,0.365 0.375,0.24 12 false *B

Procedure Part Name Code
Z101186

Z101188

Z101187

1 NO. 1 INTERIOR ILLUMINATION LIGHT ASSEMBLY 81080J - - -
2 LOWER CENTER INSTRUMENT PANEL FINISH PANEL 55434F - - -
3 FRONT CONSOLE UPPER PANEL GARNISH 58831A - - -
4 NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY 55606 - - -
5 INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY 55470 - - -
6 NO. 2 CONSOLE UPPER PANEL GARNISH 58834B - - -
7 NO. 1 CONSOLE UPPER PANEL GARNISH 58833B - - -
8 GLOVE COMPARTMENT DOOR ASSEMBLY 55550 (Click here) - -
9 NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY 55607 - - -
10 AIR CONDITIONING CONTROL ASSEMBLY 55900 - - -
11 LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY 55406B - - -
12 CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY 55405B - - -
13 NO. 2 INSTRUMENT SIDE PANEL 55318F - - -
14 FRONT DOOR OPENING TRIM WEATHERSTRIP RH 62311B - - -
15 COWL SIDE TRIM SUB-ASSEMBLY RH 62111C - - -
16 FRONT DOOR SCUFF PLATE RH 67913B - - -

*A for Electrical Control Type *B for Mechanical Control Type

PROCEDURE

Hide 81080J 1.INSTALL NO. 1 INTERIOR ILLUMINATION LIGHT ASSEMBLY

Hide 55434F 2.INSTALL LOWER CENTER INSTRUMENT PANEL FINISH PANEL

Hide 58831A 3.INSTALL FRONT CONSOLE UPPER PANEL GARNISH

Hide 55606 4.INSTALL NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

Hide 55470 5.INSTALL INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY

Hide 58834B 6.INSTALL NO. 2 CONSOLE UPPER PANEL GARNISH

Hide 58833B 7.INSTALL NO. 1 CONSOLE UPPER PANEL GARNISH

Hide 55607 9.INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

Hide 55900 10.INSTALL AIR CONDITIONING CONTROL ASSEMBLY (for Electrical Control Type)

Hide 55406B 11.INSTALL LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY (for Mechanical Control Type)

Hide 55405B 12.INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

Hide 55318F 13.INSTALL NO. 2 INSTRUMENT SIDE PANEL

Hide 62311B 14.INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

Hide 62111C 15.INSTALL COWL SIDE TRIM SUB-ASSEMBLY RH

Hide 67913B 16.INSTALL FRONT DOOR SCUFF PLATE RH
