RM38T0EC _V1 General _104397 MAINTENANCE _0501049 CLEARANCE LIGHT BULB A

MAINTENANCE  CLEARANCE LIGHT BULB  REMOVAL


CAUTION / NOTICE / HINT

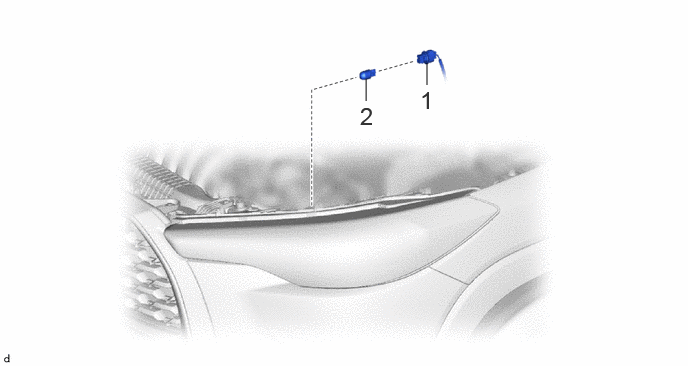

COMPONENTS (REMOVAL)
E444092N01
3.813,0.823 3.813,1.052 false 4.448,0.656 4.448,0.885 false 4.375,0.896 4.656,1.25 0.281,0.354 18 false 1 3.75,1.063 4.031,1.417 0.281,0.354 18 false 2

Procedure Part Name Code
Z101186

Z101188

Z101187

1 DAYTIME RUNNING LIGHT SOCKET - - - -
2 DAYTIME RUNNING LIGHT BULB 81510J - - -

CAUTION / NOTICE / HINT

HINT:
·

Use the same procedure for the RH side and LH side.

·

The following procedure is for the LH side.



PROCEDURE

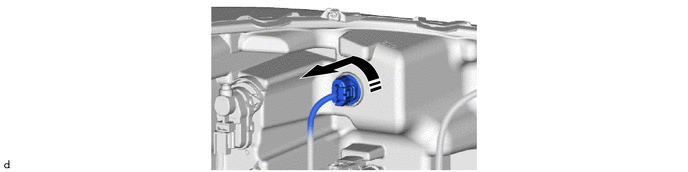

Hide 1.REMOVE DAYTIME RUNNING LIGHT SOCKET

a.
E475961C01
0,0 0,0 false
V113147

Remove in this Direction - -



Hide 81510J 2.REMOVE DAYTIME RUNNING LIGHT BULB

a.
E475962
