RM38T0EC _58 Vehicle Interior _104612 HEATING / AIR CONDITIONING _0500020 AIR CONDITIONING PANEL(for Mechanical Control Type) A

HEATING / AIR CONDITIONING  AIR CONDITIONING PANEL(for Mechanical Control Type)  INSTALLATION


CAUTION / NOTICE / HINT

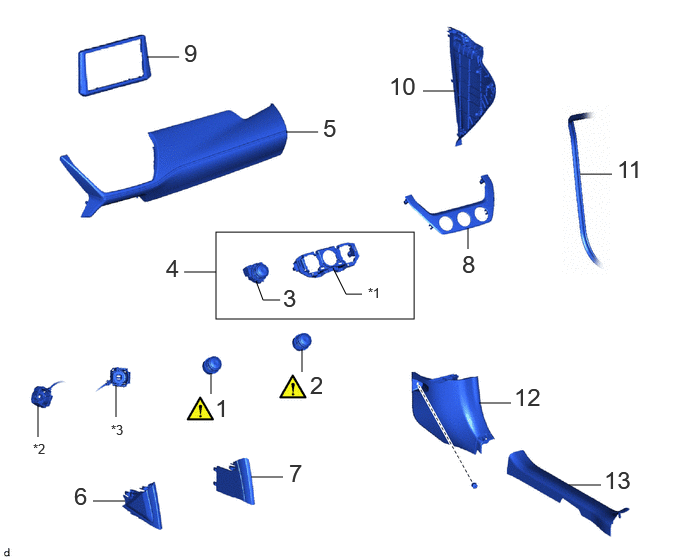

COMPONENTS (INSTALLATION)
I117809N01
2.25,2.417 4.313,3.323 2.063,0.906 5.927,5.052 6.26,5.052 false 2.198,3.885 2.198,4.104 false 4.99,4.198 5.323,4.198 false 6.042,1.813 6.375,1.813 false 4.406,0.948 4.74,0.948 false 4.875,2.375 4.875,2.594 false 3.146,3.635 3.146,3.875 false 1.208,4.01 1.208,4.344 false 0.396,4.219 0.396,4.552 false 0.969,5.219 1.302,5.219 false 2.615,4.969 2.948,4.969 false 2.979,1.375 3.313,1.375 false 1.531,0.594 1.865,0.594 false 1.917,2.833 2.25,2.833 false 3.469,2.792 3.604,3.063 3.604,3.063 3.771,3.063 false 2.667,2.927 2.74,3.125 2.74,3.125 2.917,3.125 false 6.292,4.854 6.74,5.24 0.448,0.385 18 false 13 5.354,3.99 5.833,4.385 0.479,0.396 18 false 12 6.427,1.615 6.896,2.052 0.469,0.438 18 false 11 4.052,0.75 4.469,1.094 0.417,0.344 18 false 10 1.917,0.406 2.198,0.76 0.281,0.354 18 false 9 0.771,5.021 1.052,5.375 0.281,0.354 18 false 6 3.01,4.781 3.292,5.135 0.281,0.354 18 false 7 3.365,1.188 3.646,1.542 0.281,0.354 18 false 5 4.813,2.604 5.094,2.958 0.281,0.354 18 false 8 1.729,2.646 2.125,3.01 0.396,0.365 18 false 4 2.948,2.958 3.344,3.323 0.396,0.365 18 false 3 3.229,3.865 3.625,4.229 0.396,0.365 18 false 2 2.24,4.104 2.635,4.469 0.396,0.365 18 false 1 3.833,2.969 4.146,3.167 0.313,0.198 10 false *1 0.344,4.594 0.656,4.792 0.313,0.198 10 false *2 1.156,4.396 1.469,4.594 0.313,0.198 10 false *3

Procedure Part Name Code
Z101186

Z101188

Z101187

1 NO. 1 HEATER CONTROL SUB-ASSEMBLY 55901D (Click here) - -
2 NO. 3 HEATER CONTROL SUB-ASSEMBLY 55903A (Click here) - -
3 NO. 2 HEATER CONTROL SUB-ASSEMBLY 55902E - - -
4 CENTER INSTRUMENT PANEL SAFETY PAD RETAINER WITH NO. 2 HEATER CONTROL SUB-ASSEMBLY - - - -
5 INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY 55470 - - -
6 NO. 2 CONSOLE UPPER PANEL GARNISH 58834B - - -
7 NO. 1 CONSOLE UPPER PANEL GARNISH 58833B - - -
8 LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY 55406B - - -
9 CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY 55405B - - -
10 NO. 2 INSTRUMENT SIDE PANEL 55318F - - -
11 FRONT DOOR OPENING TRIM WEATHERSTRIP RH 62311B - - -
12 COWL SIDE TRIM BOARD RH 62111C - - -
13 FRONT DOOR SCUFF PLATE RH 67913B - - -

*1 CENTER INSTRUMENT PANEL SAFETY PAD RETAINER *2 AIR MIX DAMPER CONTROL CABLE SUB-ASSEMBLY
*3 HEATER CONTROL CABLE SUB-ASSEMBLY - -

PROCEDURE

Hide 55901D 1.INSTALL NO. 1 HEATER CONTROL SUB-ASSEMBLY

a.

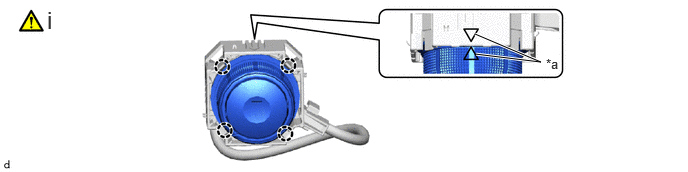

I116918C01
4.948,0.354 5.635,0.646 5.635,0.646 4.958,0.563 true 0.49,0.063 0.667,0.396 0.177,0.333 18 false i 5.688,0.583 6,0.781 0.313,0.198 10 false *a
*a Alignment Mark - -


i.

Engage the claws to install the No. 1 heater control sub-assembly to the heater control cable sub-assembly as shown in the illustration.

NOTICE:

Before installing the No. 1 heater control sub-assembly, align the alignment mark of the dial side with the alignment mark of the cable side as shown in the illustration.




Hide 55903A 2.INSTALL NO. 3 HEATER CONTROL SUB-ASSEMBLY

a.

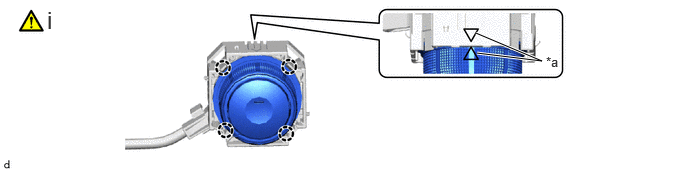

I116919C01
4.958,0.344 5.646,0.635 5.646,0.635 4.969,0.552 true 0.49,0.063 0.667,0.396 0.177,0.333 18 false i 5.688,0.563 6,0.76 0.313,0.198 10 false *a
*a Alignment Mark - -


i.

Engage the claws to install the No. 3 heater control sub-assembly the air mix damper control cable sub-assembly as shown in the illustration.

NOTICE:

Before installing the No. 3 heater control sub-assembly, align the alignment mark of the dial side with the alignment mark of the cable side as shown in the illustration.




Hide 55902E 3.INSTALL NO. 2 HEATER CONTROL SUB-ASSEMBLY

Hide 4.INSTALL CENTER INSTRUMENT PANEL SAFETY PAD RETAINER WITH NO. 2 HEATER CONTROL SUB-ASSEMBLY

Hide 55470 5.INSTALL INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY

Hide 58834B 6.INSTALL NO. 2 CONSOLE UPPER PANEL GARNISH

Hide 58833B 7.INSTALL NO. 1 CONSOLE UPPER PANEL GARNISH

Hide 55406B 8.INSTALL LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

Hide 55405B 9.INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

Hide 55318F 10.INSTALL NO. 2 INSTRUMENT SIDE PANEL

Hide 62311B 11.INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

Hide 62111C 12.INSTALL COWL SIDE TRIM BOARD RH

Hide 67913B 13.INSTALL FRONT DOOR SCUFF PLATE RH
