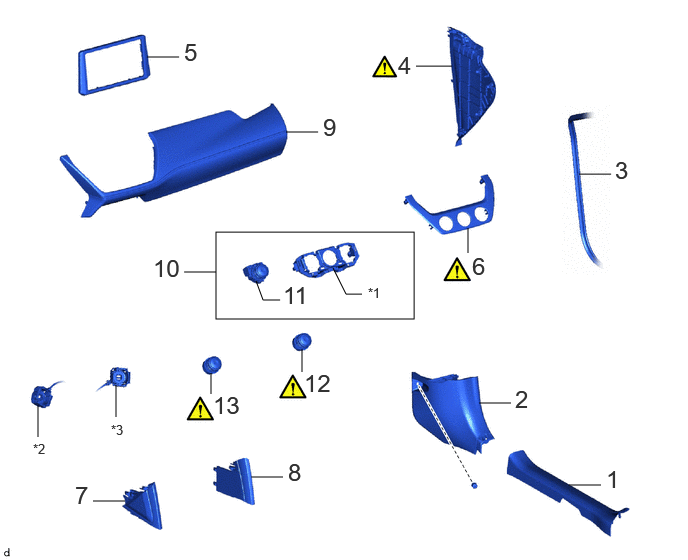

| Procedure | Part Name Code |
|
|
|
|
|---|---|---|---|---|---|
| 1 | FRONT DOOR SCUFF PLATE RH | 67913B | - | - | - |
| 2 | COWL SIDE TRIM BOARD RH | 62111C | - | - | - |
| 3 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH | 62311B | - | - | - |
| 4 | NO. 2 INSTRUMENT SIDE PANEL | 55318F | ( 202201,999999,_58,_104612,_0500020,RM100000001Z15L_01_0164,)
|
- | - |
| 5 | CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY | 55405B | - | - | - |
| 6 | LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY | 55406B | ( 202201,999999,_58,_104612,_0500020,RM100000001Z15L_01_0162,)
|
- | - |
| 7 | NO. 2 CONSOLE UPPER PANEL GARNISH | 58834B | - | - | - |
| 8 | NO. 1 CONSOLE UPPER PANEL GARNISH | 58833B | - | - | - |
| 9 | INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY | 55470 | - | - | - |
| 10 | CENTER INSTRUMENT PANEL SAFETY PAD RETAINER WITH NO. 2 HEATER CONTROL SUB-ASSEMBLY | - | - | - | |
| 11 | NO. 2 HEATER CONTROL SUB-ASSEMBLY | 55902E | - | - | - |
| 12 | NO. 3 HEATER CONTROL SUB-ASSEMBLY | 55903A | ( 202201,999999,_58,_104612,_0500020,RM100000001Z15L_01_0153,)
|
- | - |
| 13 | NO. 1 HEATER CONTROL SUB-ASSEMBLY | 55901D | ( 202201,999999,_58,_104612,_0500020,RM100000001Z15L_01_0155,)
|
- | - |
| *1 | CENTER INSTRUMENT PANEL SAFETY PAD RETAINER | *2 | AIR MIX DAMPER CONTROL CABLE SUB-ASSEMBLY |
| *3 | HEATER CONTROL CABLE SUB-ASSEMBLY | - | - |
67913B
1.REMOVE FRONT DOOR SCUFF PLATE RH
Use the same procedure as for the LH side.
62111C
2.REMOVE COWL SIDE TRIM BOARD RH
Use the same procedure as for the LH side.
62311B
3.DISCONNECT FRONT DOOR OPENING TRIM WEATHERSTRIP RH
Use the same procedure as for the LH side.
55318F
4.REMOVE NO. 2 INSTRUMENT SIDE PANEL
|
·
Use the same procedure as for the No. 1 instrument side panel. |
55405B
5.REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY
55406B

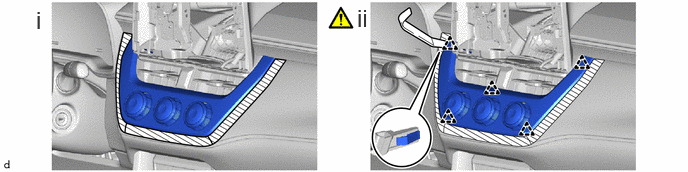

6.REMOVE LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY
Apply protective tape to the area shown in the illustration.
Using a moulding remover A, disengage the clips to remove the lower center instrument cluster finish panel sub-assembly.
58834B
7.REMOVE NO. 2 CONSOLE UPPER PANEL GARNISH
58833B
8.REMOVE NO. 1 CONSOLE UPPER PANEL GARNISH
Use the same procedure as for the No. 2 console upper panel garnish.
55470
9.REMOVE INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY

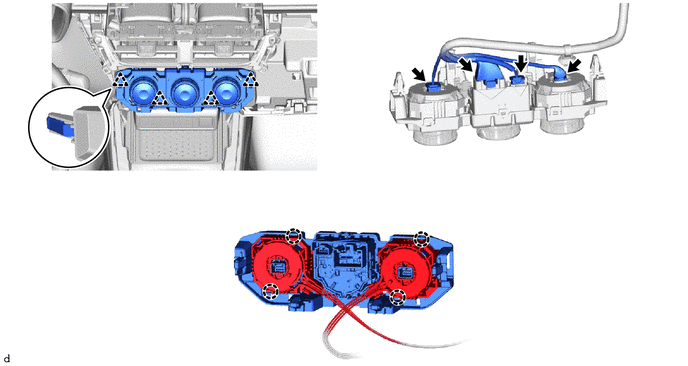

10.REMOVE CENTER INSTRUMENT PANEL SAFETY PAD RETAINER WITH NO. 2 HEATER CONTROL SUB-ASSEMBLY
55902E
11.REMOVE NO. 2 HEATER CONTROL SUB-ASSEMBLY
55903A

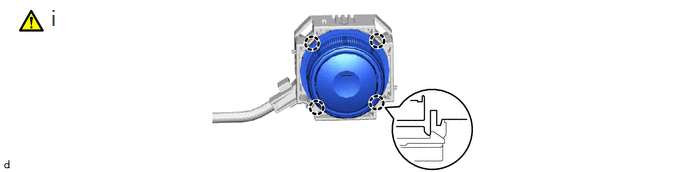

12.REMOVE NO. 3 HEATER CONTROL SUB-ASSEMBLY
Disengage the claws to remove the No. 3 heater control sub-assembly.
Before removing the No. 3 heater control sub-assembly, make sure to set it to MAX COLD.
55901D

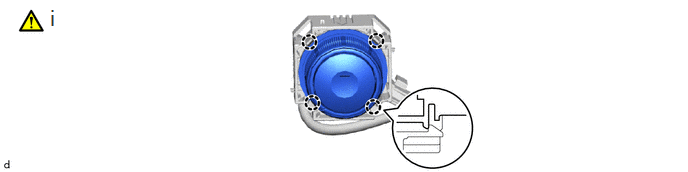

13.REMOVE NO. 1 HEATER CONTROL SUB-ASSEMBLY
Disengage the claws to remove the No. 1 heater control sub-assembly.
Before removing the No. 1 heater control sub-assembly, make sure to set the mode switch to FACE.
