RM38T0EC _58 Vehicle Interior _104612 HEATING / AIR CONDITIONING _0500008 BLOWER UNIT A

HEATING / AIR CONDITIONING  BLOWER UNIT  DISASSEMBLY


CAUTION / NOTICE / HINT

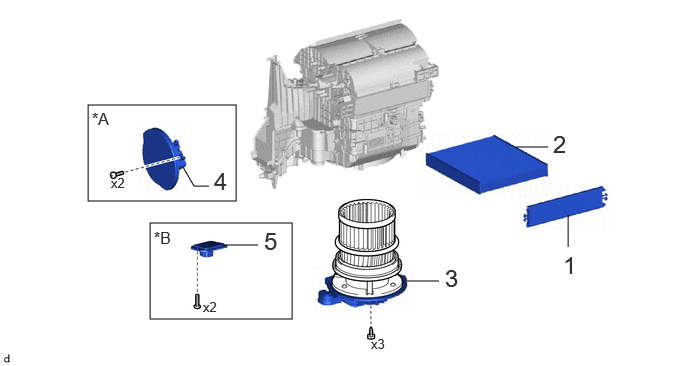

COMPONENTS (DISASSEMBLY)
I117795N01
1.563,2.323 3.042,3.323 1.479,1 0.917,1.094 2.458,2.094 1.542,1 5.917,2.573 5.917,2.24 false 5.375,1.531 5.708,1.531 false 4.24,2.927 4.573,2.927 false 2.177,1.938 2.021,1.938 2.021,1.938 1.906,1.74 false 2.354,2.552 2.688,2.552 false 4.635,2.75 4.917,3.104 0.281,0.354 18 false 3 5.865,2.615 6.146,2.969 0.281,0.354 18 false 1 5.76,1.354 6.042,1.708 0.281,0.354 18 false 2 2.229,1.74 2.51,2.094 0.281,0.354 18 false 4 1.156,1.823 1.469,2.021 0.313,0.198 10 false x2 3.865,3.5 4.177,3.698 0.313,0.198 10 false x3 2.75,2.365 3.031,2.719 0.281,0.354 18 false 5 2.115,3.115 2.427,3.313 0.313,0.198 10 false x2 1.604,2.375 1.979,2.615 0.375,0.24 12 false *B 0.958,1.135 1.333,1.375 0.375,0.24 12 false *A

Procedure Part Name Code
Z101186

Z101188

Z101187

1 AIR FILTER COVER PLATE 88899M - - -
2 CLEAN AIR FILTER 87139C - - -
3 BLOWER MOTOR WITH FAN SUB-ASSEMBLY 87103B - - -
4 NO. 3 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY 87050E - - -
5 BLOWER RESISTOR 87138C - - -

*A for Automatic Air Conditioning System *B for Manual Air Conditioning System

PROCEDURE

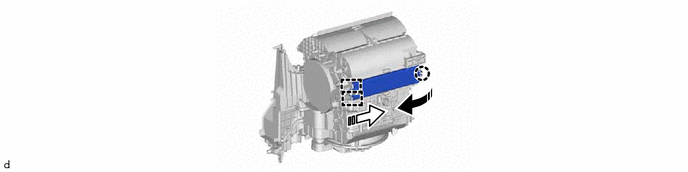

Hide 88899M 1.REMOVE AIR FILTER COVER PLATE

a.
I116508C01
0,0 0,0 false
V113147

Remove in this Direction (1)
V113148

Remove in this Direction (2)

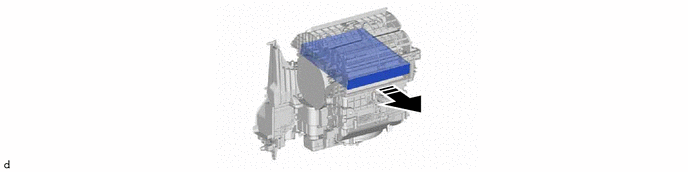

Hide 87139C 2.REMOVE CLEAN AIR FILTER

a.
I116509C01
0,0 0,0 false
V113147

Remove in this Direction - -



Hide 87103B 3.REMOVE BLOWER MOTOR WITH FAN SUB-ASSEMBLY

a.
I117729


Hide 87050E 4.REMOVE NO. 3 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY (for Automatic Air Conditioning System)

a.
I117730


Hide 87138C 5.REMOVE BLOWER RESISTOR (for Manual Air Conditioning System)

a.
I116969
