نمای تعاملی قطعات خودرو

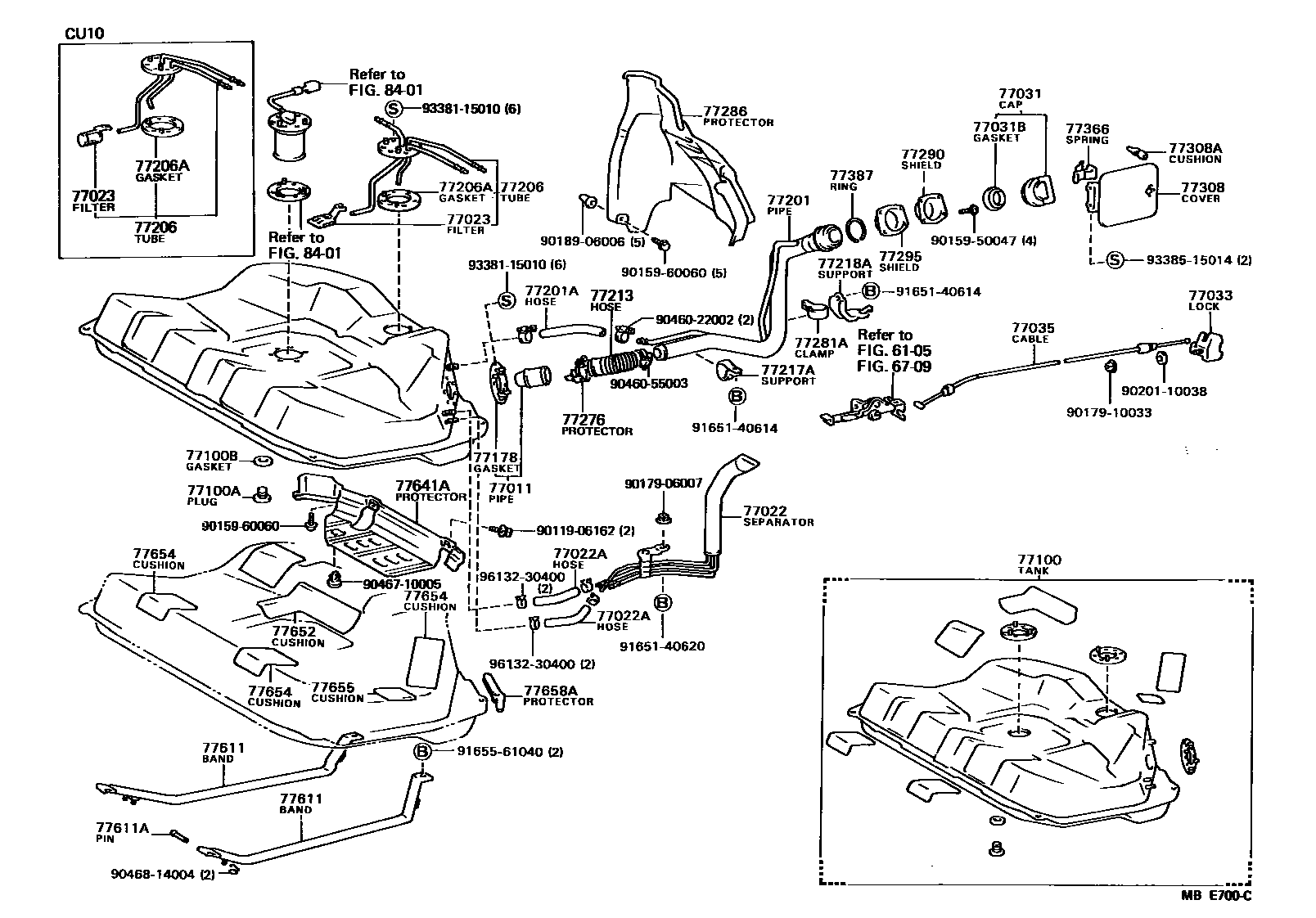

7701 — FUEL TANK & TUBE
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
لوله ورودی باک پایینیQty: 01 · 198301–198607 · 0000010001
کد قطعه:77011
شماره فنی:7701116030
SEPARATOR SUB-ASSY, FUEL EVAPORATIVEQty: 01 · 198301–198607 · 0000010001
کد قطعه:77022
شماره فنی:7702232011
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) ·
کد قطعه:77022A
شماره فنی:9533204022
HOSE, FUEL(FOR FUEL EVAPORATIVE SEPARATOR) ·
کد قطعه:77022A
شماره فنی:9533304022
FILTER SUB-ASSY, FUEL SUCTION TUBEQty: 01 · 198308–198309 · 000009
کد قطعه:77023
شماره فنی:7702322040
FILTER SUB-ASSY, FUEL SUCTION TUBEQty: 01 · 198301–198408 · 0000060001
کد قطعه:77023
شماره فنی:7702330010
FILTER SUB-ASSY, FUEL SUCTION TUBE ·
کد قطعه:77023
شماره فنی:7702332010
CAP ASSY, FUEL TANKQty: 01 · 198301–198607 · 0000030001
کد قطعه:77031
شماره فنی:7731016010
CAP ASSY, FUEL TANKQty: 01 · 198308–198607 · 000002
کد قطعه:77031
شماره فنی:7731032010
GASKET (FOR FUEL TANK CAP)Qty: 01 · 198301–198607 · 0000030001
کد قطعه:77031B
شماره فنی:7731616010
GASKET (FOR FUEL TANK CAP)Qty: 01 · 198308–198607 · 000002
کد قطعه:77031B
شماره فنی:7731632010
قفل كن درب باك ·
کد قطعه:77033
شماره فنی:7703712040
قفل كن درب باك ·
کد قطعه:77033
شماره فنی:7703724010
قفل كن درب باكQty: 01 · 198305–198503 · 00000R
کد قطعه:77033
شماره فنی:7703732010
مجموعه کابل قفل درب باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77035
شماره فنی:7703532030
باک بنزین اصلیQty: 01 · 198301–198309 · 00000L0001
کد قطعه:77100
شماره فنی:7700139115
باک بنزین اصلی ·
کد قطعه:77100
شماره فنی:7700139205
پیچQty: 01 · 198301–198607 · 0000010001
کد قطعه:77100A
شماره فنی:9034120003
واشرQty: 01 · 198301–198607 · 0000010001
کد قطعه:77100B
شماره فنی:9043020006
BRACKET, CHECK VALVEQty: 01 · 198308–198607 · 000002
کد قطعه:77135
شماره فنی:7713532010
واشر لوله ورودی باک پایینیQty: 01 · 198301–198607 · 0000010001
کد قطعه:77178
شماره فنی:7717813020
لوله اصلی باکQty: 01 · 198301–198607 · 0000030001
کد قطعه:77201
شماره فنی:7720132020
لوله اصلی باکQty: 01 · 198308–198607 · 000002
کد قطعه:77201
شماره فنی:7720132030
شیلنگ ورودی خنک کن روغن ·
کد قطعه:77201A
شماره فنی:9044522011
شیلنگ ورودی خنک کن روغنQty: 01 · 198301–198408 · 00000L0001
کد قطعه:77201A
شماره فنی:9044522021
TUBE SUB-ASSY, FUEL TANK SUCTION ·
کد قطعه:77206
شماره فنی:7701720030
TUBE SUB-ASSY, FUEL TANK SUCTIONQty: 01 · 198301–198309 · 0000060001
کد قطعه:77206
شماره فنی:7701732021
TUBE SUB-ASSY, FUEL TANK SUCTION ·
کد قطعه:77206
شماره فنی:7701732022
TUBE SUB-ASSY, FUEL TANK SUCTIONQty: 01 · 198308–198309 · 000009
کد قطعه:77206
شماره فنی:7701732030
واشر (پکینگ)Qty: 01 · 198301–198408 · 00000L0001
کد قطعه:77206A
شماره فنی:7716932010
لوله انتهای باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77213
شماره فنی:7721332010
نگهدارنده لوله ورودی باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77217A
شماره فنی:7721732010
بست لوله اصلی باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77218A
شماره فنی:7721832010
لوله اصلی بنزینQty: 01 · 198301–198408 · 0000060001
کد قطعه:77241
شماره فنی:7720532020
لوله اصلی بنزین ·
کد قطعه:77241
شماره فنی:7720532041
لوله اصلی بنزینQty: 01 · 198308–198607 · 000002
کد قطعه:77241
شماره فنی:7725132050
شیلنگ سوخت ·
کد قطعه:77241A
شماره فنی:7725932010
شیلنگ سوخت ·
کد قطعه:77241A
شماره فنی:9533208024
HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.1)Qty: 01 · 198301–198408 · 0000060001
کد قطعه:77241B
شماره فنی:7740932010
HOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.1) ·
کد قطعه:77241B
شماره فنی:9533208018
TUBE, FUEL EMISSION, NO.1Qty: 01 · 198308–198607 · 000002
کد قطعه:77254
شماره فنی:7726432020
HOSE, FUEL, NO.1 (FOR EMISSION TUBE, NO.1)Qty: 01 · 198308–198607 · 000002
کد قطعه:77254A
شماره فنی:9533206010
TUBE, FUEL EMISSION, NO.2Qty: 01 · 198301–198401 · 0000060001
کد قطعه:77255
شماره فنی:7701932010
TUBE, FUEL EMISSION, NO.2Qty: 01 · 198308–198401 · 000009
کد قطعه:77255
شماره فنی:7701932030
TUBE, FUEL EMISSION, NO.2 ·
کد قطعه:77255
شماره فنی:7701932040
TUBE, FUEL EMISSION, NO.2 ·
کد قطعه:77255
شماره فنی:7701932041
TUBE, FUEL EMISSION, NO.2 ·
کد قطعه:77255
شماره فنی:7701932050
HOSE, FUEL, NO.1 (FOR EMISSION TUBE, NO.2) ·
کد قطعه:77255A
شماره فنی:9533206024
HOSE, FUEL, NO.2 (FOR EMISSION TUBE, NO.2) ·
کد قطعه:77255B
شماره فنی:9533206026
TUBE, FUEL EMISSION, NO.3Qty: 01 · 198301–198607 · 0000010001
کد قطعه:77256
شماره فنی:7702832020
HOSE, FUEL, NO.1 (FOR EMISSION TUBE, NO.3) ·
کد قطعه:77256A
شماره فنی:9533206026
نگهدارنده بست لوله بنزینQty: 01 · 198301–198607 · 0000010001
کد قطعه:77266A
شماره فنی:7726632010
بستQty: 04 · 198301–198607 · 0000010001
کد قطعه:77266B
شماره فنی:904671000501
PROTECTOR, FUEL TUBE, NO.2Qty: 01 · 198301–198607 · 0000010001
کد قطعه:77267A
شماره فنی:7726732010
محافظ باک بنزینQty: 01 · 198301–198607 · 0000010001
کد قطعه:77276
شماره فنی:7760632010
TUBE, FUEL RETURN, NO.1 ·
کد قطعه:77277
شماره فنی:7720732020
TUBE, FUEL RETURN, NO.1Qty: 01 · 198301–198408 · 0000060001
کد قطعه:77277
شماره فنی:7725532030
TUBE, FUEL RETURN, NO.1Qty: 01 · 198308–198607 · 000002
کد قطعه:77277
شماره فنی:7725532050
شیلنگ سوخت رسانQty: 01 · 198308–198607 · 000002
کد قطعه:77277A
شماره فنی:2327164050
شیلنگ سوخت رسانQty: 01 · 198301–198607 · 0000030001
کد قطعه:77277A
شماره فنی:2327364020
HOSE, FUEL, NO.2(FOR RETURN TUBE, NO.1) ·
کد قطعه:77277B
شماره فنی:9533206018
HOSE, FUEL, NO.2(FOR RETURN TUBE, NO.1) ·
کد قطعه:77277B
شماره فنی:9533206019
HOSE, FUEL, NO.2(FOR RETURN TUBE, NO.1) ·
کد قطعه:77277B
شماره فنی:9533306019
پایه نگهدارنده لوله اصلی سوخت.Qty: 01 · 198301–198607 · 0000010001
کد قطعه:77281A
شماره فنی:7728132010
PROTECTOR, FUEL TUBE, NO.3Qty: 01 · 198301–198607 · 0000010001
کد قطعه:77284A
شماره فنی:7728432010
بست لوله باکQty: 03 · 198301–198607 · 0000010001
کد قطعه:77285B
شماره فنی:7728532020
محافظ لوله پرکن باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77286
شماره فنی:7727732010
بست لوله باکQty: 02 · 198301–198607 · 0000010001
کد قطعه:77286B
شماره فنی:7728632020
بست لوله باک.Qty: 01 · 198301–198607 · 0000030001
کد قطعه:77289A
شماره فنی:7728932020
كائوچوی داخل باكQty: 01 · 198301–198607 · 0000010001
کد قطعه:77290
شماره فنی:7729032010
SHIELD, FUEL FILLER PIPEQty: 01 · 198301–198607 · 0000010001
کد قطعه:77295
شماره فنی:7729332010
بست لوله باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77299
شماره فنی:7729932020
درب باک بیرونیQty: 01 · 198301–198408 · 00000L0001
کد قطعه:77308
شماره فنی:7735032010
درب باک بیرونی ·
کد قطعه:77308
شماره فنی:7735032020
لاستیک فشنکی پدال ترمزQty: 02 · 198301–198408 · 00000L0001
کد قطعه:77308A
شماره فنی:9054105009
لاستیک فشنکی پدال ترمز ·
کد قطعه:77308A
شماره فنی:9054105013
خار (فنر) درب باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77366
شماره فنی:7736024010
بست سیم درب باک ·
کد قطعه:77377
شماره فنی:7737724010
رینگ (خار) لاستیک لوله باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77387
شماره فنی:7739132010
تسمه باک بنزین راستQty: 01 · 198301–198607 · 0000010001
کد قطعه:77611
شماره فنی:7760132030
تسمه باک بنزین راستQty: 01 · 198301–198607 · 0000010001
کد قطعه:77611
شماره فنی:7760232020
پین لنتQty: 02 · 198301–198607 · 0000010001
کد قطعه:77611A
شماره فنی:9024008020
محافظ باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77641A
شماره فنی:7764132021
بست باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77652
شماره فنی:7765132020
لاستیک روی باکQty: 04 · 198301–198607 · 0000010001
کد قطعه:77654
شماره فنی:7765232010
لاستیک روی باکQty: 01 · 198301–198607 · 0000010001
کد قطعه:77655
شماره فنی:7765214060
PROTECTOR, FUEL TANK EDGE, NO.1Qty: 01 · 198301–198607 · 0000010001
کد قطعه:77658A
شماره فنی:7765832010
سوپاپ کنترلQty: 01 · 198308–198607 · 000002
کد قطعه:77701T
شماره فنی:9091710020
کنیستر (سرب گیر) بنزینQty: 01 · 198308–198607 · 000008
کد قطعه:77740
شماره فنی:7770432010
کنیستر (سرب گیر) بنزینQty: 01 · 198301–198308 · 0000060001
کد قطعه:77740
شماره فنی:7774032010
کنیستر (سرب گیر) بنزین ·
کد قطعه:77740
شماره فنی:7774032020
HOSE, FUEL, NO.1(FOR CHARCOAL CANISTER) ·
کد قطعه:77740A
شماره فنی:9541119939
HOSE, FUEL, NO.1(FOR CHARCOAL CANISTER) ·
کد قطعه:77740A
شماره فنی:9541119965
TUBE, FUEL, NO.1(FOR CHARCOAL CANISTER)Qty: 01 · 198301–198607 · 0000030001
کد قطعه:77740F
شماره فنی:7726432010
پايه كنستر (سرب گير) بنزينQty: 01 · 198308–198607 · 000008
کد قطعه:77751
شماره فنی:7775132010
HOSE, CHARCOAL CANISTER OUTLET, NO.1Qty: 01 · 198308–198607 · 000008
کد قطعه:77754
شماره فنی:7775432010
HOSE, CHARCOAL CANISTER OUTLET, NO.1 ·
کد قطعه:77754
شماره فنی:9533208016
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9338115010
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9018906006
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9015950047
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9338515014
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9015960060
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9165140614
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9046022002
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9046055003
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9020110038
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9017910033
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9017906007
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9011906162
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9613230400
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9046710005
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9165140620
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9165561040
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9046814004
