نمای تعاملی قطعات خودرو

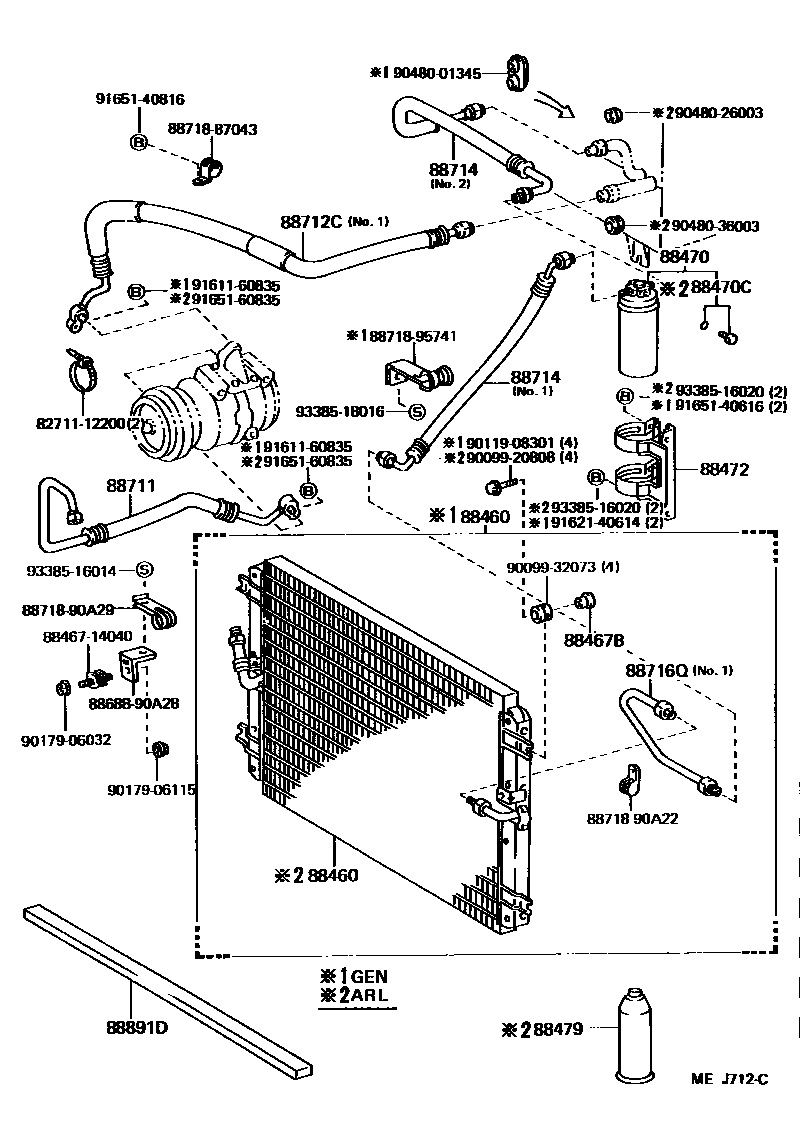

8718 — HEATING & AIR CONDITIONING - COOLER PIPING

با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.

نقشه‌های این بخش:1 2 3 4 5 6 7 8 9 10 11 12 13

8718 — HEATING & AIR CONDITIONING - COOLER PIPING

قطعات اصلی و سازگار با خودروی شما

92 شماره فنی سازگار با تصویر و مشخصات خودروی انتخاب‌شده.

رادیاتور کولرQty: 01 · 198708–199001 · 00003R

کد قطعه:88460

شماره فنی:8846090A10

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198708–199001 · 0000DC

کد قطعه:88460

شماره فنی:8846090A11

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198708–199001 · 0000TU

کد قطعه:88460

شماره فنی:8846090A12

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198708–199001 · 0000AY

کد قطعه:88460

شماره فنی:8846090A13

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198708–199203 · 0000AD

کد قطعه:88460

شماره فنی:8846090A14

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198708–199001 · 00000Y

کد قطعه:88460

شماره فنی:8846090A15

مشاهده جزئیات

INSULATOR, COOLER CONDENSER MOUNTINGQty: 04 · 198708–199203 · 000001

کد قطعه:88467B

شماره فنی:8846922010

مشاهده جزئیات

RECEIVER & DRYER ASSY, COOLERQty: 01 · 198708–199001 · 0000XC

کد قطعه:88470

شماره فنی:8847014010

مشاهده جزئیات

RECEIVER & DRYER ASSY, COOLERQty: 01 · 198708–199001 · 0000J3

کد قطعه:88470

شماره فنی:8847130280

مشاهده جزئیات

BOLT, FUSEQty: 01 · 198708–199001 · 000015

کد قطعه:88470C

شماره فنی:8847512020

مشاهده جزئیات

BRACKET, RECEIVER TANK, NO.1Qty: 01 · 198708–199001 · 0000WH

کد قطعه:88472

شماره فنی:8847290A00

مشاهده جزئیات

BRACKET, RECEIVER TANK, NO.1Qty: 01 · 198708–199203 · 000013

کد قطعه:88472

شماره فنی:8847290A01

مشاهده جزئیات

BRACKET, RECEIVER TANK, NO.1Qty: 01 · 198708–199001 · 0000FC

کد قطعه:88472

شماره فنی:8847290A04

مشاهده جزئیات

FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)Qty: 02 · 198708–199001 · 000015

کد قطعه:88479

شماره فنی:9098602004

مشاهده جزئیات

فشنگی فشار کولرQty: 01 · 198708–199203 · 0000XE

کد قطعه:88645H

شماره فنی:8864510020

مشاهده جزئیات

سوپاپ مگنت کولرQty: 01 · 198708–199203 · 0000W1

کد قطعه:88691W

شماره فنی:8869090A06

مشاهده جزئیات

شیلنگ کولر کمپرسور به کندانسورQty: 01 · 198708–198808 · 00001X 0002

کد قطعه:88711

شماره فنی:8871190A09

مشاهده جزئیات

شیلنگ کولر کمپرسور به کندانسورQty: 01 · 198708–199001 · 000007

کد قطعه:88711

شماره فنی:8871190A10

مشاهده جزئیات

شیلنگ کولر کمپرسور به کندانسورQty: 01 · 198708–199001 · 000002

کد قطعه:88711

شماره فنی:8871190A11

مشاهده جزئیات

شیلنگ کولر کمپرسور به کندانسور ·

کد قطعه:88711

شماره فنی:8871190A13

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 00003Q

کد قطعه:88712C

شماره فنی:8871290A09

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 000003

کد قطعه:88712C

شماره فنی:8871290A10

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–198808 · 000011 0002

کد قطعه:88712C

شماره فنی:8871290A11

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 0000AY

کد قطعه:88712C

شماره فنی:8871290A12

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 00002R

کد قطعه:88712C

شماره فنی:8871290A13

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 0000XG

کد قطعه:88712C

شماره فنی:8871290A15

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 0000XI

کد قطعه:88712C

شماره فنی:8871290A16

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 0000W4

کد قطعه:88712C

شماره فنی:8871290A17

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199203 · 0000OS

کد قطعه:88712C

شماره فنی:8871290A20

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 0000E0

کد قطعه:88712C

شماره فنی:8871290A21

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 00002H

کد قطعه:88712C

شماره فنی:8871290A22

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 00003G

کد قطعه:88712C

شماره فنی:8871290A23

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 0000J3

کد قطعه:88712C

شماره فنی:8871290A24

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198708–199001 · 00003R

کد قطعه:88712C

شماره فنی:8871290A28

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 0000WH

کد قطعه:88714

شماره فنی:8872190A01

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 00003R

کد قطعه:88714

شماره فنی:8872190A05

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 0000G1

کد قطعه:88714

شماره فنی:8872190A07

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 0000G1

کد قطعه:88714

شماره فنی:8872190A08

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 0000XS

کد قطعه:88714

شماره فنی:8872190A12

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199203 · 0000OS

کد قطعه:88714

شماره فنی:8872190A14

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 000032

کد قطعه:88714

شماره فنی:8872190A15

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198708–199001 · 000032

کد قطعه:88714

شماره فنی:8872190A17

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000WF

کد قطعه:88716Q

شماره فنی:8871690A15

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000WF

کد قطعه:88716Q

شماره فنی:8871690A18

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000J3

کد قطعه:88716Q

شماره فنی:8871690A30

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000HZ

کد قطعه:88716Q

شماره فنی:8871690A31

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199203 · 0000SS

کد قطعه:88716Q

شماره فنی:8871690A32

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000W4

کد قطعه:88716Q

شماره فنی:8871690A38

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000J3

کد قطعه:88716Q

شماره فنی:8871690A39

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000FC

کد قطعه:88716Q

شماره فنی:8871690A40

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000RC

کد قطعه:88716Q

شماره فنی:8871690A41

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000DC

کد قطعه:88716Q

شماره فنی:8871690A42

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 00004C

کد قطعه:88716Q

شماره فنی:8871690A43

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 00002H

کد قطعه:88716Q

شماره فنی:8871690A44

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000XM

کد قطعه:88716Q

شماره فنی:8871690A46

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000E0

کد قطعه:88716Q

شماره فنی:8871690A47

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000IC

کد قطعه:88716Q

شماره فنی:8871690A48

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000IC

کد قطعه:88716Q

شماره فنی:8871690A49

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198708–199001 · 0000FC

کد قطعه:88716Q

شماره فنی:8871690A50

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 000032

کد قطعه:88717Q

شماره فنی:8871790A02

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 0000JG

کد قطعه:88717Q

شماره فنی:8871790A07

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 0000HZ

کد قطعه:88717Q

شماره فنی:8871790A08

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199203 · 0000SS

کد قطعه:88717Q

شماره فنی:8871790A09

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 0000TG

کد قطعه:88717Q

شماره فنی:8871790A14

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 0000JG

کد قطعه:88717Q

شماره فنی:8871790A15

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 0000A0

کد قطعه:88717Q

شماره فنی:8871790A16

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198708–199001 · 0000E0

کد قطعه:88717Q

شماره فنی:8871790A17

مشاهده جزئیات

قطعه مجموعه خنک‌کنندهQty: 01 · 198708–199001 · 00003R

کد قطعه:88891D

شماره فنی:8857890A01

مشاهده جزئیات

قطعه مجموعه خنک‌کنندهQty: 01 · 198708–199001 · 0000RB

کد قطعه:88891D

شماره فنی:8857890A02

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9048001345

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165140816

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9048026003

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871887043

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9048036003

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9161160835

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165160835

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871895741

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9338516020

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165140616

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9338518016

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8271112200

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9011908301

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9009920808

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9162140614

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9009932073

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9338516014

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871890A29

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8846714040

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8868890A28

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9017906032

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9017906115

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871890A22

مشاهده جزئیات

TOYOTA EPC

LAND CRUISERBJ60,HJ6#,FJ62کاتالوگ 791330

تاریخ تولید: 198708
کد مدل: BJ60,HJ6#,FJ62
بازار: GR
موتور: مشخص نشده
گیربکس: مشخص نشده
تعداد تصاویر: 443
