نمای تعاملی قطعات خودرو

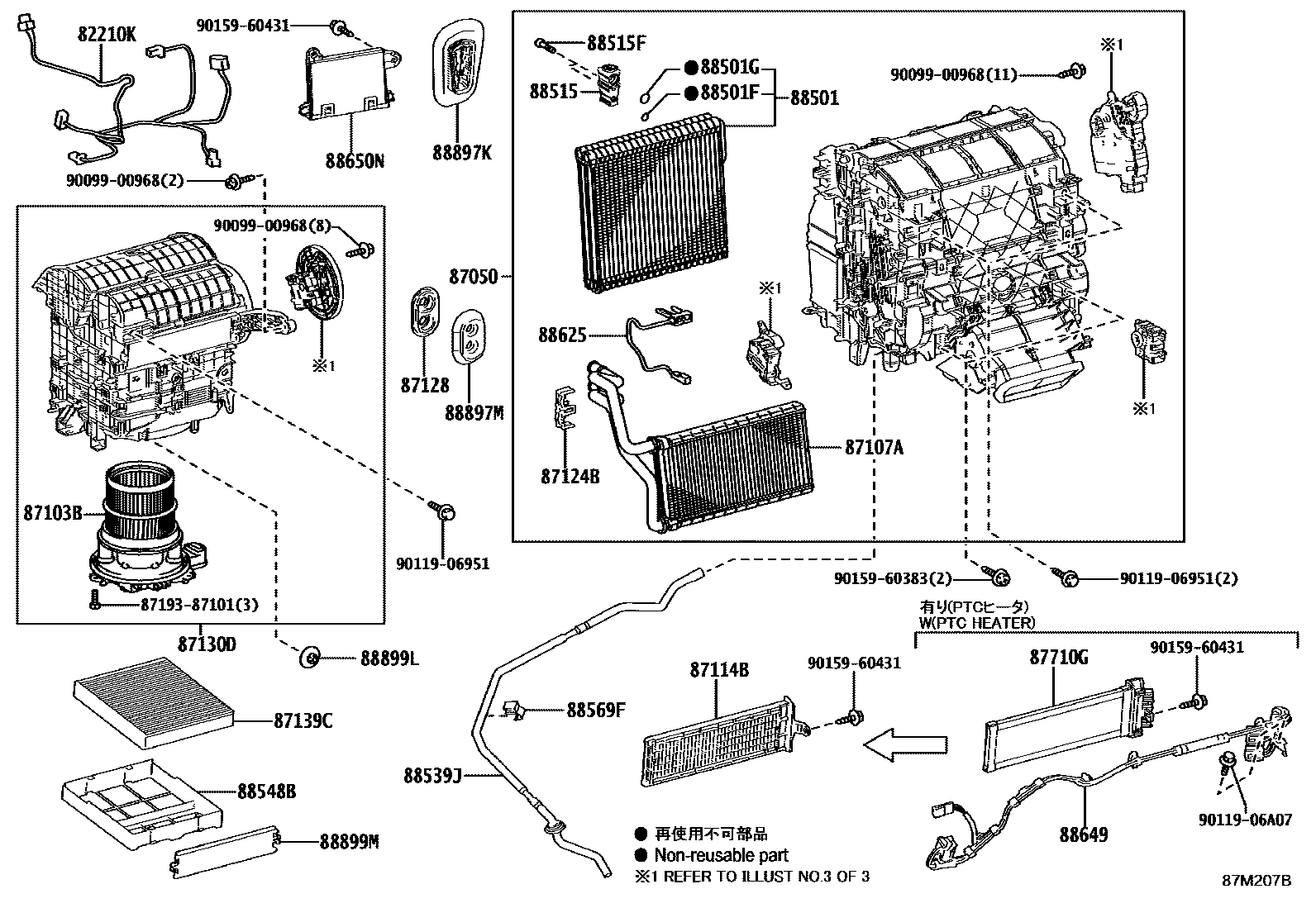

8714 — HEATING & AIR CONDITIONING - COOLER UNIT
با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.
دسته سیم تهویه مطبوعQty: 01 · 202306–999999 · 00007Y
کد قطعه:82210K
شماره فنی:8221233110
دسته سیم تهویه مطبوعQty: 01 · 202306–999999 · 00007X
کد قطعه:82210K
شماره فنی:8221233210
دسته سیم تهویه مطبوعQty: 01 · 202306–999999 · 00007D
کد قطعه:82210L
شماره فنی:8221260510
مجموعه کولر عقبQty: 01 · 202306–999999 · 00007D
کد قطعه:87030
شماره فنی:87030V2090
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–202502 · 00007D
کد قطعه:87030E
شماره فنی:8710626140
سرو (شیربرقی) کولر جهت تغییر وضعیت ·
کد قطعه:87030E
شماره فنی:8710660650
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–202502 · 00007D
کد قطعه:87030F
شماره فنی:8710626150
سرو (شیربرقی) کولر جهت تغییر وضعیت ·
کد قطعه:87030F
شماره فنی:8710660640
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–202502 · 00007D
کد قطعه:87030G
شماره فنی:8710660280
سرو (شیربرقی) کولر جهت تغییر وضعیت ·
کد قطعه:87030G
شماره فنی:8710660630
مجموعه رادیاتور سیستم تهویهQty: 01 · 202306–999999 · 00000Q
کد قطعه:87050
شماره فنی:8705033F50
مجموعه رادیاتور سیستم تهویهQty: 01 · 202306–999999 · 00008E
کد قطعه:87050
شماره فنی:8705033G40
مجموعه رادیاتور سیستم تهویهQty: 01 · 202306–999999 · 000017
کد قطعه:87050
شماره فنی:8705048B00
مجموعه رادیاتور سیستم تهویهQty: 01 · 202306–999999 · 0000AD
کد قطعه:87050
شماره فنی:87050V2200
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–999999 · 00007D
کد قطعه:87050C
شماره فنی:8710648170
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–999999 · 00007X
کد قطعه:87050D
شماره فنی:8710633340
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–999999 · 00007Y
کد قطعه:87050D
شماره فنی:8710648200
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–999999 · 00007D
کد قطعه:87050F
شماره فنی:8710633310
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–999999 · 00007X
کد قطعه:87050G
شماره فنی:8710628250
سرو (شیربرقی) کولر جهت تغییر وضعیتQty: 01 · 202306–999999 · 00007Y
کد قطعه:87050G
شماره فنی:8710658050
موتور فن تهویه بافنQty: 01 · 202306–999999 · 00000Q
کد قطعه:87103B
شماره فنی:8710342120
موتور فن تهویه بافنQty: 01 · 202306–999999 · 00007X
کد قطعه:87103B
شماره فنی:8710358070
موتور فن تهویه بافنQty: 01 · 202306–999999 · 0000AD
کد قطعه:87103B
شماره فنی:8710358080
موتور فن تهویه بافنQty: 01 · 202306–999999 · 00007D
کد قطعه:87103D
شماره فنی:8710326210
رادیاتور بخاریQty: 01 · 202306–999999 · 00007Y
کد قطعه:87107A
شماره فنی:8710733130
رادیاتور بخاریQty: 01 · 202306–999999 · 00007X
کد قطعه:87107A
شماره فنی:8710733140
رادیاتور بخاریQty: 01 · 202306–999999 · 00007D
کد قطعه:87107B
شماره فنی:8710760440
کاور بخاریQty: 01 · 202306–999999 · 0000BR
کد قطعه:87114B
شماره فنی:8711433050
CLAMP, HEATERQty: 01 · 202306–999999 · 00007D
کد قطعه:87124B
شماره فنی:8712433070
CLAMP, HEATERQty: 01 · 202306–999999 · 00007D
کد قطعه:87124E
شماره فنی:87124V2010
بوش لاستیکی مجموعه بخاریQty: 01 · 202306–999999 · 00007D
کد قطعه:87128
شماره فنی:8712828010
مجموعه دمنده هوای بخاری و کولر به داخل اتاقQty: 01 · 202306–999999 · 00000Q
کد قطعه:87130D
شماره فنی:8713042470
مجموعه دمنده هوای بخاری و کولر به داخل اتاقQty: 01 · 202306–999999 · 0000AD
کد قطعه:87130D
شماره فنی:8713047290
مجموعه دمنده هوای بخاری و کولر به داخل اتاقQty: 01 · 202306–999999 · 00007X
کد قطعه:87130D
شماره فنی:8713047300
فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007D
کد قطعه:87139C
شماره فنی:8713976020
فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007L
کد قطعه:87139C
شماره فنی:87139V2010
کامپیوتر کنترل فن بخاریQty: 01 · 202306–999999 · 00007D
کد قطعه:87165C
شماره فنی:87165V2010
COVER, HEATER BLOWERQty: 01 · 202306–999999 · 00007D
کد قطعه:87236C
شماره فنی:8723626020
گرم‌کن سریع بخاریQty: 01 · 202306–999999 · 0000BP
کد قطعه:87710G
شماره فنی:8771058010
اواپراتورQty: 01 · 202306–999999 · 00007D
کد قطعه:88501
شماره فنی:8850133350
اورینگQty: 01 · 202306–999999 · 00007D
کد قطعه:88501F
شماره فنی:9009914120
اورینگQty: 01 · 202306–999999 · 00007D
کد قطعه:88501G
شماره فنی:9009914121
اورینگQty: 01 · 202306–999999 · 00007D
کد قطعه:88501H
شماره فنی:9009914120
اورینگQty: 01 · 202306–999999 · 00007D
کد قطعه:88501J
شماره فنی:9009914121
اواپراتورQty: 01 · 202306–999999 · 00007D
کد قطعه:88501R
شماره فنی:88501V2010
کانال تهویه اتاق ·
کد قطعه:88505A
شماره فنی:88505V2050
شیر گازQty: 01 · 202306–999999 · 00000Q
کد قطعه:88515
شماره فنی:8851533080
شیر گازQty: 01 · 202306–999999 · 00008E
کد قطعه:88515
شماره فنی:8851548110
شیر گازQty: 01 · 202306–999999 · 0000AD
کد قطعه:88515
شماره فنی:8851552120
شیر گازQty: 01 · 202306–999999 · 000017
کد قطعه:88515
شماره فنی:8851558050
شیر گازQty: 01 · 202306–999999 · 00007D
کد قطعه:88515D
شماره فنی:8851548150
اورینگQty: 02 · 202306–999999 · 00007D
کد قطعه:88515F
شماره فنی:9009904542
اورینگQty: 02 · 202306–999999 · 00007D
کد قطعه:88515H
شماره فنی:9009904542
مجموعه خنک‌کن کنسول وسطQty: 01 · 202306–999999 · 00008H
کد قطعه:88520
شماره فنی:88520VW020
نگهدارنده قاب فن رادیاتورQty: 01 · 202306–999999 · 00007D
کد قطعه:88536
شماره فنی:88688V2040
نگهدارنده قاب فن رادیاتورQty: 01 · 202306–999999 · 00007D
کد قطعه:88536A
شماره فنی:88688V2050
نگهدارنده قاب فن رادیاتورQty: 01 · 202306–999999 · 00007D
کد قطعه:88536B
شماره فنی:88688V2060
شیلنگ تخلیه کولرQty: 01 · 202306–999999 · 00007X
کد قطعه:88539J
شماره فنی:88539V2010
شیلنگ تخلیه کولرQty: 01 · 202306–999999 · 00007Y
کد قطعه:88539J
شماره فنی:88539V2020
شیلنگ تخلیه کولرQty: 01 · 202306–999999 · 00007D
کد قطعه:88539W
شماره فنی:88539V2030
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 0000A5
کد قطعه:88548B
شماره فنی:8889976020
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007L
کد قطعه:88548B
شماره فنی:88899V2030
بست شیلنگ كولرQty: 01 · 202306–999999 · 00007D
کد قطعه:88569F
شماره فنی:88718V2010
قطعه مجموعه خنک‌کنندهQty: 01 · 202306–999999 · 00007D
کد قطعه:88578B
شماره فنی:8857828490
PACKING, COOL BOX, NO.1Qty: 01 · 202306–999999 · 00008H
کد قطعه:88578J
شماره فنی:8856158010
دسته سیم تهویه مطبوعQty: 01 · 202306–999999 · 00007D
کد قطعه:88605S
شماره فنی:82212V2010
ترمیستور کولرQty: 01 · 202306–999999 · 00007D
کد قطعه:88625
شماره فنی:8862028050
WIRING, COOLER, NO.2Qty: 01 · 202306–999999 · 000017
کد قطعه:88649
شماره فنی:88649V2060
WIRING, COOLER, NO.2Qty: 01 · 202306–999999 · 0000BS
کد قطعه:88649
شماره فنی:88649V2070
AMPLIFIER ASSY, AIR CONDITIONERQty: 01 · 202306–202404 · 00008I
کد قطعه:88650N
شماره فنی:886H0V2020
AMPLIFIER ASSY, AIR CONDITIONER ·
کد قطعه:88650N
شماره فنی:886H0V2021
AMPLIFIER ASSY, AIR CONDITIONERQty: 01 · 202306–202404 · 00008H
کد قطعه:88650N
شماره فنی:886H0V2050
AMPLIFIER ASSY, AIR CONDITIONER ·
کد قطعه:88650N
شماره فنی:886H0V2051
AMPLIFIER ASSY, AIR CONDITIONER ·
کد قطعه:88650N
شماره فنی:886H0V2052
نگهدارنده قاب فن رادیاتورQty: 02 · 202306–999999 · 00008H
کد قطعه:88688T
شماره فنی:88688V2070
LABEL, COOLER SERVICE INFORMATIONQty: 01 · 202306–999999 · 00008H
کد قطعه:88733B
شماره فنی:88733V2010
COVER, COOLER, NO.1Qty: 01 · 202306–999999 · 00007D
کد قطعه:88891S
شماره فنی:8889120240
PLATE, COOLERQty: 01 · 202306–999999 · 00007D
کد قطعه:88892Q
شماره فنی:8889228020
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007D
کد قطعه:88897K
شماره فنی:8889933080
بوش لاستیکی مجموعه بخاریQty: 01 · 202306–999999 · 00007D
کد قطعه:88897M
شماره فنی:8712833020
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007D
کد قطعه:88899L
شماره فنی:8889952160
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007D
کد قطعه:88899M
شماره فنی:8889947120
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007D
کد قطعه:88H99
شماره فنی:8889960520
قاب فیلتر تهویه اتاقQty: 01 · 202306–999999 · 00007D
کد قطعه:88H99G
شماره فنی:88899V2010
قاب فیلتر تهویه اتاق ·
کد قطعه:88H99J
شماره فنی:88899V2070
DOOR, COOLER BOXQty: 01 · 202306–999999 · 00008H
کد قطعه:89911
شماره فنی:89911V2010
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9009900968
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9011906951
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:8719387101
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9015960383
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9015960431
شماره فنی مستقیم روی تصویر EPC
کد قطعه:—
شماره فنی:9011906A07
