نمای تعاملی قطعات خودرو

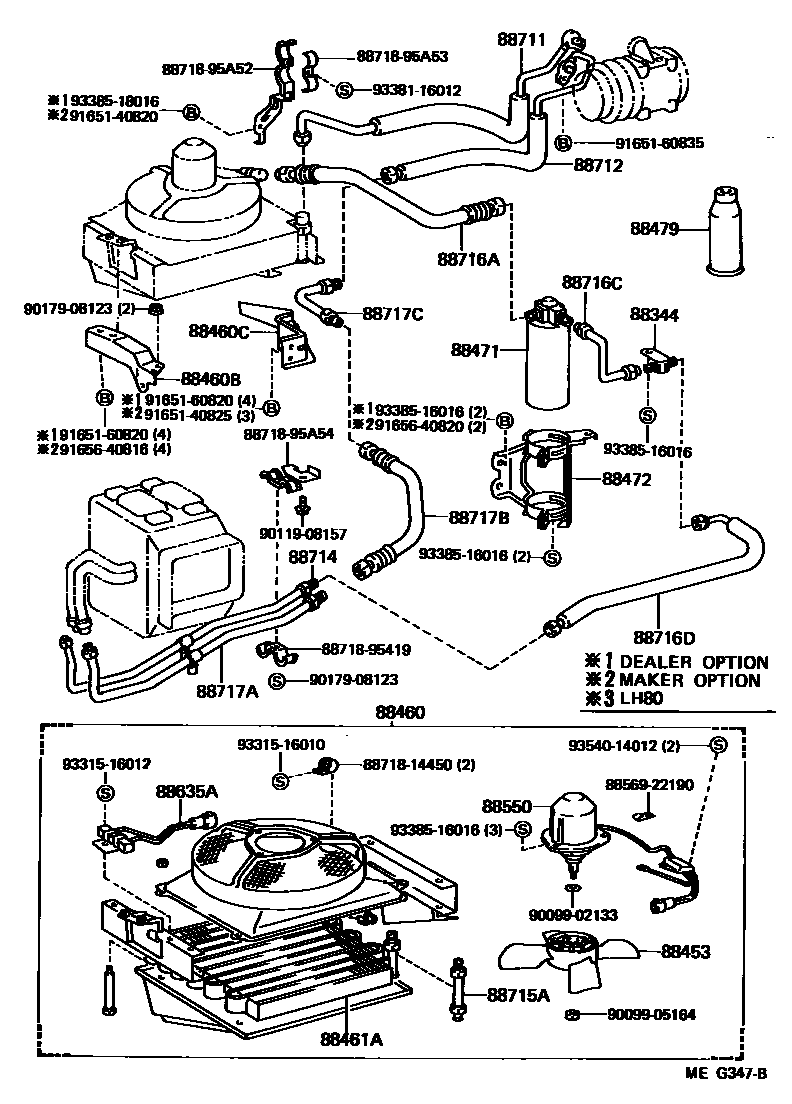

8718 — HEATING & AIR CONDITIONING - COOLER PIPING

با انتخاب هر بخش از تصویر، قطعه موردنظر را مشاهده کرده و به جزئیات، مشخصات و محصولات مرتبط دسترسی پیدا کنید.

نقشه‌های این بخش:1 2

8718 — HEATING & AIR CONDITIONING - COOLER PIPING

قطعات اصلی و سازگار با خودروی شما

53 شماره فنی سازگار با تصویر و مشخصات خودروی انتخاب‌شده.

GLASS SUB-ASSY, SIGHTQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88344

شماره فنی:8840795A01

مشاهده جزئیات

GLASS SUB-ASSY, SIGHTQty: 01 · 198508–198708 · 00000301510200

کد قطعه:88344

شماره فنی:8848187002

مشاهده جزئیات

پروانه کندانسور کولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88453

شماره فنی:8845395A01

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88460

شماره فنی:8846095A15

مشاهده جزئیات

نگهدارنده قاب فن رادیاتورQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88460B

شماره فنی:8868895A58

مشاهده جزئیات

نگهدارنده قاب فن رادیاتورQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88460C

شماره فنی:8868895A57

مشاهده جزئیات

رادیاتور کولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88461A

شماره فنی:8846195A04

مشاهده جزئیات

كپسول كولرQty: 01 · 198508–198708 · 00000301510200

کد قطعه:88471

شماره فنی:8847116010

مشاهده جزئیات

كپسول كولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88471

شماره فنی:8847195400

مشاهده جزئیات

BRACKET, RECEIVER TANK, NO.1Qty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88472

شماره فنی:8847295A09

مشاهده جزئیات

FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)Qty: 02 · 198508–198708 · 00000301510200

کد قطعه:88479

شماره فنی:9098602001

مشاهده جزئیات

MOTOR ASSY, BLOWER (FOR CONDENSER)Qty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88550

شماره فنی:8710495406

مشاهده جزئیات

رزیستور فن بخاریQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88635A

شماره فنی:8713895410

مشاهده جزئیات

شیلنگ کولر کمپرسور به کندانسورQty: 01 · 198508–198708 · 00000401510200

کد قطعه:88711

شماره فنی:8871195A21

مشاهده جزئیات

شیلنگ کولر کمپرسور به کندانسورQty: 01 · 198508–198708 · 00000X01510200

کد قطعه:88711

شماره فنی:8871195A22

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198508–198708 · 00000401510200

کد قطعه:88712

شماره فنی:8871295A21

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198508–198708 · 00000X01510200

کد قطعه:88712

شماره فنی:8871295A22

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198508–198703 · 00000L0151

کد قطعه:88714

شماره فنی:8871695A70

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198508–198703 · 00000C0151

کد قطعه:88714

شماره فنی:8871695A79

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198703–198708 · 00000C 0200

کد قطعه:88714

شماره فنی:8871695A80

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198703–198708 · 00000L 0200

کد قطعه:88714

شماره فنی:8871695A81

مشاهده جزئیات

لوله تخلیه سردکن کولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88715A

شماره فنی:8871595A03

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88716A

شماره فنی:8872195A05

مشاهده جزئیات

شیلنگ کولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88716C

شماره فنی:8871695A78

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198508–198708 · 00000C01510200

کد قطعه:88716D

شماره فنی:8872195A06

مشاهده جزئیات

شیلنگ خنک‌کن کنسولQty: 01 · 198508–198708 · 00000L01510200

کد قطعه:88716D

شماره فنی:8872195A07

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198508–198708 · 00000C01510200

کد قطعه:88717A

شماره فنی:8871795A40

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198508–198708 · 00000L01510200

کد قطعه:88717A

شماره فنی:8871795A53

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198508–198708 · 00000C01510200

کد قطعه:88717B

شماره فنی:8871295A23

مشاهده جزئیات

شیلنگ مکش کولرQty: 01 · 198508–198708 · 00000L01510200

کد قطعه:88717B

شماره فنی:8871295A24

مشاهده جزئیات

لوله مکش سردکننده کولرQty: 01 · 198508–198708 · 00000J01510200

کد قطعه:88717C

شماره فنی:8871795A54

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871895A53

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871895A52

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9338116012

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9338518016

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165140820

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165160835

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9017908123

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165160820

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9338516016

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165140825

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165640820

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871895A54

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9165640816

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9011908157

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871895419

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9331516010

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9354014012

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9331516012

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8871814450

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:8856922190

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9009902133

مشاهده جزئیات

شماره فنی مستقیم روی تصویر EPC

کد قطعه:—

شماره فنی:9009905164

مشاهده جزئیات

TOYOTA EPC

DYNA100YH8#,LH80کاتالوگ 691240

تاریخ تولید: 198703
کد مدل: YH8#,LH80
بازار: GR
موتور: مشخص نشده
گیربکس: مشخص نشده
تعداد تصاویر: 248
